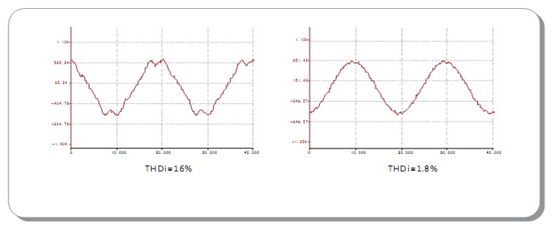

医院门诊室中的ECG（心电图）对电能质量要求很高，当电信号受到污染时，ECG的输出数据会改变，甚至有用信号被彻底覆盖而无法识别。下图为医院采用Muihs系统前后实测电流波形。

阜阳市第二人民医院配电系统使用双电源供电，其中含有大量医疗设备如：MRI、CT、X光机等，以及照明、空调、电梯和办公设备等其他负载，给系统带来了严重的谐波污染。目前供电质量难以保证医疗设备高可靠性运行，这就需要在提高供电质量的同时还要推进节能降耗。

供配电方案（Muihs7111-8KVA系统）

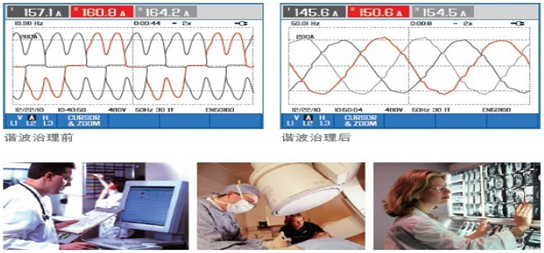

首先在两台变压器低压侧各安装1台CHHPA-200A/400V-4L谐波净化装置进行谐波净化。电流畸变率由16％下降到了1.8％，另外此处存在着三相电流不平衡的情况，而且含有一定的3次谐波，所以中线电流很大，当GHHPA-200A/400V-4L谐波净化装置工作在补偿谐波无功和三相电流不平衡的工作模式时，除了明显减少了谐波污染外，还有效改善了三相电流不平衡情况，减少了中线电流大小及其发热和损耗，提高了安全可靠性。

由于阜阳市第二人民医院大型医疗器械的频繁启动（如核磁共振、CT、X光机等），这样造成电流的波动非常快，对配电系统的瞬时冲击非常大，谐波电流大小也随之发生变化，容易导致精密治疗和诊断仪器设备的故障率增大、寿命缩短甚至损坏。另外系统中同样存在一定的高次谐波电流，会导致中线过热，带来火灾隐患。Muihs7111-8KVA系统除了解决其断电问题漏电问题，还对配电系统的谐波进行了动态滤波，这样就精确、快速地补偿了核磁共振、CT等大型医疗设备频繁启动产生的谐波电流，为设备的正常运行提供了一个安全、绿色的保障。

多数医疗设备为非线性负载，工作时产生的谐波对供电系统造成的污染，增大了线路损耗，降低了功率因数，降低了变压器的工作容量；谐波会导致保护和自动装置误动或失灵引发非正常断电或故障扩大；谐波电流的电磁干扰还会影响电子检测设备的精度。

采用Muihs7111-8KVA系统提高了电能质量，具有很大的社会意义和经济效益：谐波电流和谐波电压降低到了国标允许值以下；功率因数明显提高，能效提高9%以上，提升了变压器的带负载能力；保障了电子医疗设备的运行安全和可靠性能；取得了令人满意的成果，受到阜阳第二人民医院的好评。
